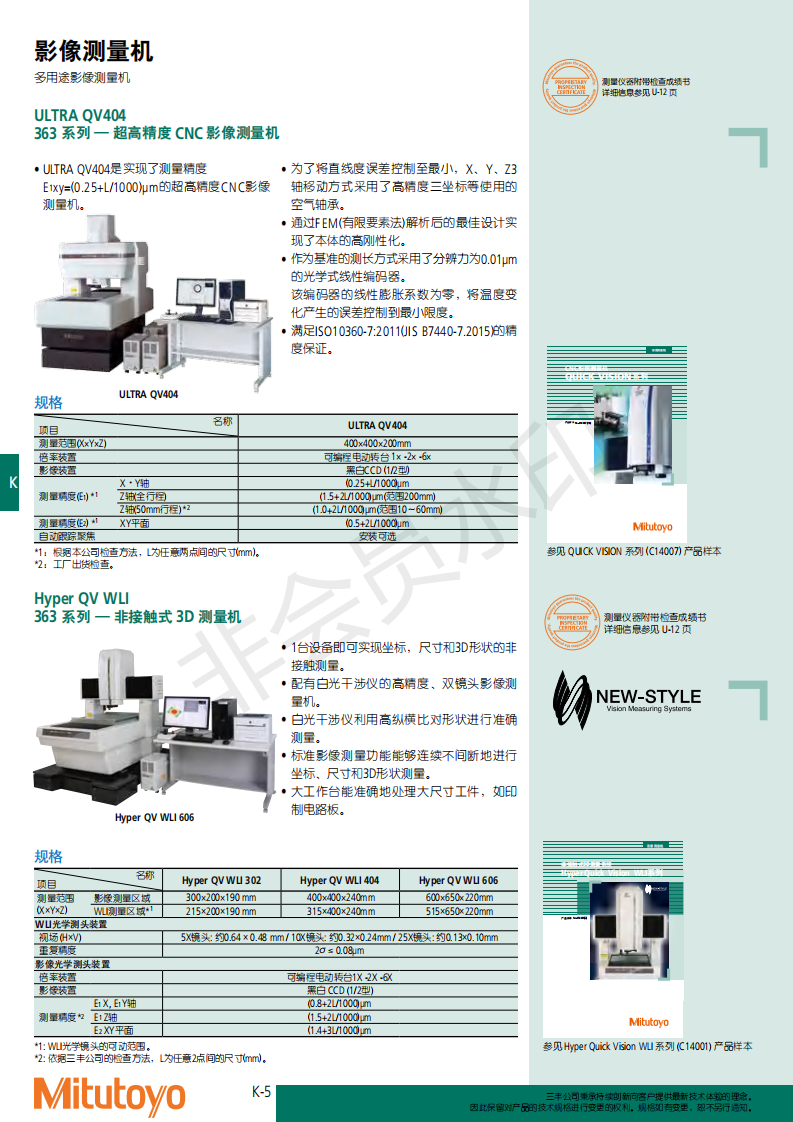

三豐CNC影像測量機 300×200×190 mmHyper QV WLI 302
1臺設備即可實現坐標，尺寸和3D形狀的非接觸測量
Mitutoyo - √中國總代理
- √包郵
- √增值稅票
- √7*15服務
三豐CNC影像測量機 300×200×190 mmHyper QV WLI 302規格參數Specs
|
名稱 項目 |
Hyper QV WLI 302 |
Hyper QV WLI 404 |
Hyper QV WLI 606 |
|
|
測量范圍 (X×Y×Z) |
影像測量區域 |
300×200×190 mm |
400×400×240mm |
600×650×220mm |
|
WLI測量區域*1 |
215×200×190 mm |
315×400×240mm |
515×650×220mm |
|
|
WLI光學測頭裝置 |
||||
|
視場(H×V) |
5X鏡頭:約0.64×0.48 mm / 10X鏡頭:約0.32×0.24mm / 25X鏡頭:約0.13×0.10mm |
|||
|
重復精度 |
2σ￡ 0.08μm |
|||
|
影像光學測頭裝置 |
||||
|
倍率裝置 |
可編程電動轉臺1X -2X -6X |
|||
|
影像裝置 |
黑白CCD(1/2型) |
|||
|
測量精度*2 |
E1X, E1Y軸 |
(0.8+2L/1000)μm |
||
|
E1Z軸 |
(1.5+2L/1000)μm |
|||
|
E2XY平面 |
(1.4+3L/1000)μm |
|||
三豐CNC影像測量機 300×200×190 mmHyper QV WLI 302包裝清單Detail
|
名稱 |
貨號 |
宣傳冊 |
操作說明書 |
清單 |
|
影像測量機 |
Hyper QV WLI 302 |
|
|
/
|
三豐CNC影像測量機 300×200×190 mmHyper QV WLI 302售后保障Terms
|
名稱 |
貨號 |
保修天數 |
說明 |
|
影像測量機 |
Hyper QV WLI 302 |
一年 |
/
|
三豐CNC影像測量機 300×200×190 mmHyper QV WLI 302評價曬單Comment
暫無相關評論
